A.密閉冷卻塔的工作原理

B.結構說明

C.風扇

D.換熱盤管（磷化脫氧銅管）

1，使用導熱系數高的導熱材料
        換熱盤管是封閉式冷卻塔的核心組件。換熱盤管的選擇，設計和使用與封閉式冷卻塔的使用效果直接相關。我公司根據設計和使用選擇了磷脫氧銅傳熱管多年，壓力設計為1.6Mpa。每組線圈在出廠前都必須通過水中的2.0MPA氣壓測試。它比鍍鋅管，不銹鋼管和鋁管具有更好的耐腐蝕性和熱交換效率。設計和使用的高效線圈具有出色的冷卻能力。銅管質地堅硬，不易腐蝕，耐高溫高壓，可用于多種環境。與此相比，許多其他管道的缺點是顯而易見的。例如，過去使用的鍍鋅鋼管很容易生銹，如果長時間不使用，水質會變黃，水流量變小。因此，銅管的使用適合于冷卻各種流體，例如純水，淬火流體，液壓油和氟利昂。
①，管道傾斜布置，便于冬天排空，防止結冰；
②，組裝好的線圈通過氣壓測試（2.5MPa），確保無泄漏
③，避免因換熱盤管結垢而引起的維護問題，特別適合冬季條件下的“干運行”。
2，具有自動排水功能

        冬季關閉密閉塔后，如果盤管中的循環水不能干凈地排出，冬天很容易使盤管在低溫下結冰，降低了盤管的使用壽命。為解決這個問題，我公司正在設計盤管，當每組換熱盤管的管道布置呈現一定的坡度時，盤管組采用傾斜設計，并且該傾斜設計與水流方向一致，以方便換熱。排放管道中的水。水可以自動完全排出，從而延長使用壽命，并滿足冬季運行中密閉塔的防凍要求。

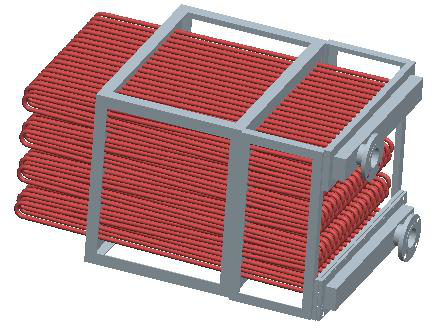

3，管式換熱器（可抽出換熱盤管，方便維護）
        維修時只需要抽出一條蛇形銅管即可，維修方便。銅管和管板通過伸縮縫連接，具有良好的穩定性和防腐性能。

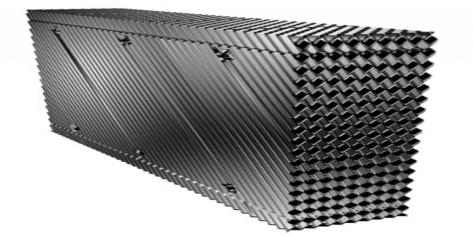

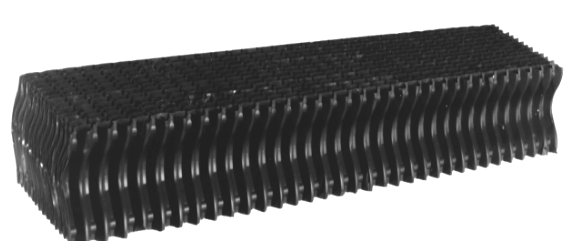

E.換熱包裝（臺塑生產的主要材料）

        臺塑南亞生產的原始PVC平板是真空成型的。它具有高冷卻效率，強親水性，低電阻，均勻的水膜和良好的吸水性。它使用可發揮最高熱效率且阻燃的阻燃PVC原料。高性能。

F.閉式冷卻塔驅動系統-西門子電機

        性能說明：原裝進口線圈，NSK軸承，低損耗，高效率，低噪音，并且電機接線盒是防水的。 全封閉戶外冷卻塔專用電動機，防護等級IP55，F(xiàn)級絕緣，安全系數1.15，運行更穩定更安全。 風扇安裝在電動機上，并由驅動軸皮帶驅動。

G.框架

        封閉塔的塔身設計合理。 已經計算并審查了承重主梁和柱。 抗風壓達到150Kgf / m2，可以承受第十二號臺風的載荷，抗震強度達到八級。
塔身的結構框架采用優質大厚度的熱浸鍍鋅鋼型材制成，可確保整個塔的強度和耐腐蝕性，并延長塔的使用壽命。 所有塔式結構緊固件均通過熱浸鍍鋅材料和高強度熱浸鍍鋅螺栓連接，便于以后的維護，拆卸和組裝。

H.百葉窗

        它由PVC制成，具有防濺，防塵，進氣量大，抗風能力低，降低了風扇的能耗以及沒有噴水飛濺的現象，并且可以防止陽光直射到 池，有效地保證了噴水的水質和使用溫度可以有效防止粉塵和藻類的滋生。
一.灑水系統

        噴霧系統主要由噴霧水泵，連接管路，噴霧頭等組成。
灑水器

        性能說明：管式噴嘴用于配水，配水均勻，易于維護，壓力損失小，不易堵塞。噴嘴采用大流量花籃噴嘴。流量大，無堵塞，配水均勻，無死角。噴灑在換熱盤管表面的冷卻水可以均勻，平滑地分布，以達到最佳的散熱效果。
        性能說明：灑水系統的灑水噴頭和灑水管維護最頻繁，灑水系統完全裸露，灑水情況一目了然，非常易于維護。
噴水管
        噴水管是熱浸鍍鋅鋼管。
        可以保證防腐性能，采用ABS灑水噴頭；噴射水系統的功能是使進入冷卻塔的高溫冷卻水盡可能擴大與空氣的接觸表面積，增加空氣與水之間的熱交換，并降低高溫的熱量冷卻水。熱量傳遞到空氣中，從而降低了冷卻水的溫度，并達到了水資源再利用的效果。

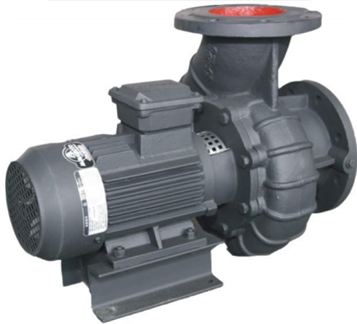

噴水泵

        使用低揚程，大流量，低功率，低噪聲的管道離心泵。 采用液壓動平衡葉輪，懸臂安裝，流量部分采用多通道可變管路設計，吸水性能高，效率高，抗汽蝕性強。 采用優質伯格曼機械密封和進口NSK軸承。
        該類泵具有結構簡單，性能可靠，體積小，重量輕，噪聲低，抗氣蝕性能好，功耗低，使用和維修方便的特點。

i.集水器

        噴水泵向銅管上噴灑大量水。由于上部相對靠近風扇的位置，為了防止一些水被風扇吸出機器，需要集水器阻塞排氣系統以排出噴霧水和熱蒸汽。走;弧形PVC高效脫水機用于確保高效通風，而噴霧水的漂浮率小于0.001％，可以使設備成為漂浮水敏感區域的一部分。

J.水箱，浮球閥

        水箱的主要功能是存儲噴霧水，該噴霧水由水池，浮子閥和污水出口組成。

K.電加熱器（選配）

        在冬季間歇運行期間，可以打開電加熱裝置，以防止噴射水凍結在底部水盆中。銅管恒溫器測量底盆的水溫，并通過電氣控制系統實現電加熱器的自動運行。通常，當水溫低于4℃時，它將自動加熱，而當水溫高于8℃時，它將停止加熱。 （也可以在停止時手動切換控制）

L.水管連接

        儲備供水閥，滿水管和污水管（所有螺紋連接）。
        水箱：集水量大，面積大，散熱好，完全滿足噴水技術要求。材質為具有優異防腐性能的Z700熱浸鍍鋅鋼板。
